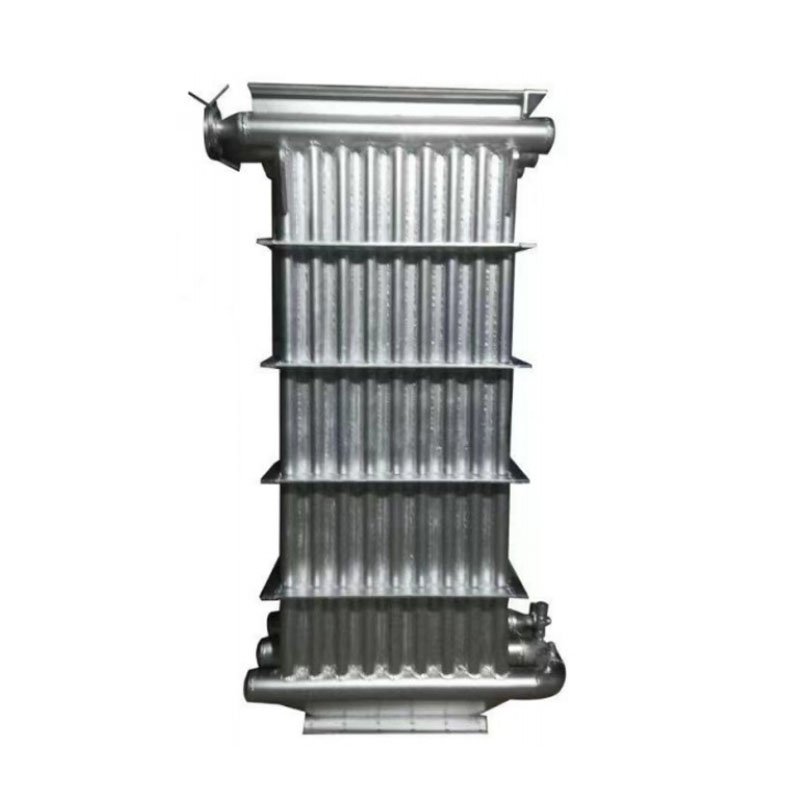

本冷却器使用膜式壁管排加导热鳞片等结构利用物料自然降落的特性在冷灰器内流动降温，本冷却器由七个部 分组成：分料器、导流板、冷却鳞板、变频卸料阀或气力输送设备、智能控制柜。物料进入设备顶部分料仓进入倒 流板均匀地往返于冷却鳞片之间迅速冷却，物料的热量经过分料器、导流板、冷却鳞板快速传递到管壁上，由水带走，达到换热效果。卸料器是采用变频可调速电机控制。

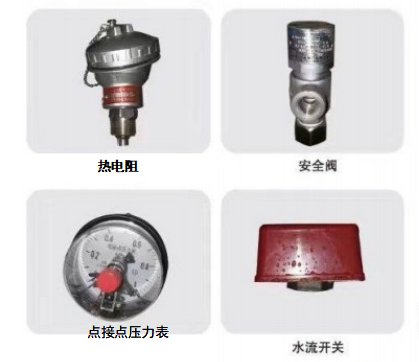

控制程序设定一定的时间，按照现场的冷却的出水温度、 物料温度以及出力来设定时间。假设时间设定为5分钟，  温度控制仪的最高温度以及最低温度反馈到变频器上由变频器控制卸料器反、正转各五分钟。反正转的目的：一来控制物料有足够的的冷却时间，二防止冷却器只一 侧卸料。本冷却器安装安全阀、热电阻、温控仪超温报 警以及电接点压力表压力超高报警等辅助安全设施确保设备安全正常运行。
