胶球清洗装置可在机组不减负荷的情况下清洗凝汽器冷却管，提高凝汽器的传热效果，防止汽轮机热效率因背压升高而降低，同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命节能和改善劳动条件的理想设备。

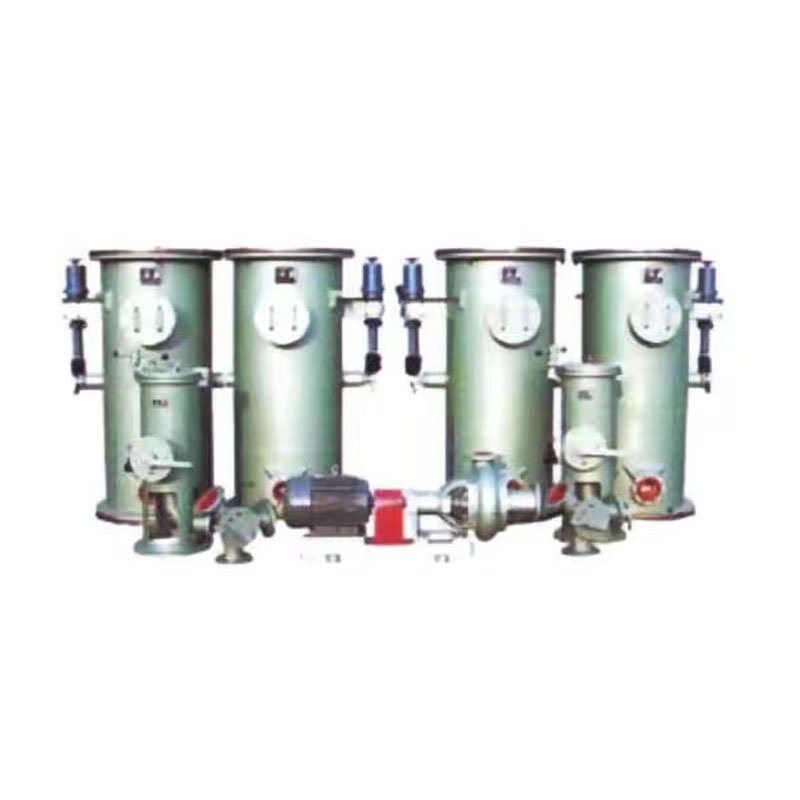

本装置由收球网、二次滤网、装球室、胶球输送泵和电气控制柜等部件组成。对大机组通常采用单元制系统即凝汽器每一侧使用收球网、装球室、胶球输送泵各一台；对于小机组通常采用共用制系统即凝汽器两侧共用装球室、胶球输送泵各一台，收球网、二次滤网、分汇器等每侧各一台。

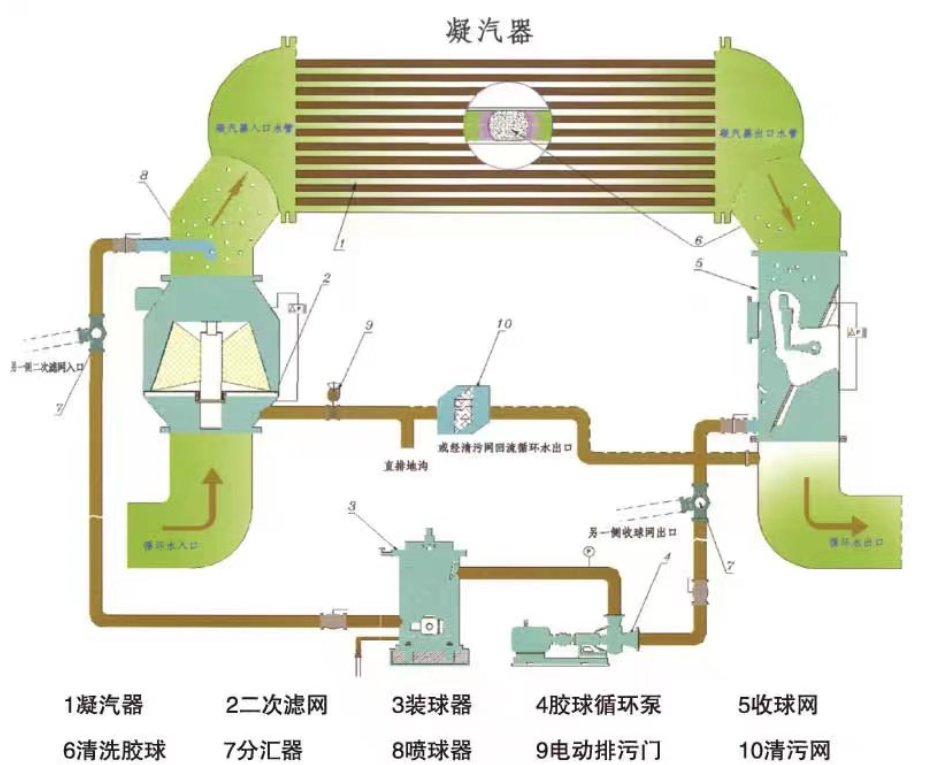

选用合适的海绵胶球，球的湿态直径比冷却管内径略大一点(约1-2mm),且湿态比重与水相近。将海绵胶球从装 球室手孔处放入装球室内，数量为凝汽器进水室冷却管数的7%~13%。然后启动胶球泵，打开系统中的控制阀门，在胶球 泵的作用下，胶球就在比循环水进口压力略高一些的水流带动下，送入循环水进水管，随着循环水的流动，胶球进入凝汽 器水室。因胶球是一个多维微孔柔软的弹性体，在循环水进出口压力差的作用下，被挤压通过冷却管，对冷却管内径进行 一次擦洗，使管内壁污垢随水流带出胶球通过凝汽器管后与循环水一起进入收球网，在收球网板的阻挡下，把胶球分离出来，随后被胶球输送泵抽出，再进装球室。如此循环，胶球连续自动擦洗凝汽器冷却管内壁使之保持清洁。
胶球清洗装置可根据用户的需求和机组冷却水的脏污程度按预定的程序进行自动清洗，这样可以始终保持凝汽器冷却 管内的清洁，使冷却水管具有较高的换热系数。所以安装胶球清洗装置不仅可以提高发电厂的经济效益，而且也是实现发电厂安全、满发、经济运行的有效措施之一。
改型设计次数：用罗马数字1,1,Ⅲ, ……。
公称通径(mm):用阿拉伯数字表示。
特征：D-单板型；Q-强办输送型；F-分流型。
名称：S-收球网(活动栅格)。
胶球循环泵是胶球自动清洗装置中使胶球连续清洗、不断循环的动力源。具有不损球、不堵塞、运行平稳、使用寿命长等特点。该泵为单吸卧式离心泵，采用进口密封滚动轴承，以润滑脂润滑，轴端密封为机械密封。采用后抽式设计，便于检修。选用V型电机驱动，采用悬臂梁结构，插轴式或靠背轮联接。该泵的通流部分可以采用不同性能不锈钢制造，适用于以不同水质为冷却水源的发电厂。根据不同的使用条件，选用参数规格不同的胶球泵。对于小型凝汽器和热交换器系统应选用小流量泵，以减少热水回流；对于胶球输送管路长，阻力大的系统应选用扬程高的泵，确保胶球的正常循环。

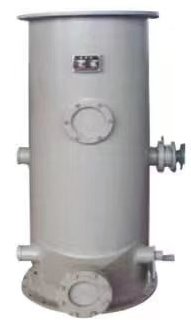

二次滤网是冷却水二次过滤系统中的主更设备，通常安装在尽量接近凝汽器进口的管段上，是冷却水进入新经验汽器 的最后一道过滤装置。它排除了可能进入凝汽器堵塞冷却管及收球网板的杂物，保证胶球清洗冷却管的正常使用。
胶球是换热管的直接作用物，合理地胶球密度可以使胶球均匀地分布在凝汽器水室上、中、下各个区域内，它的质量好坏，直接影响收球率和清洗效果。

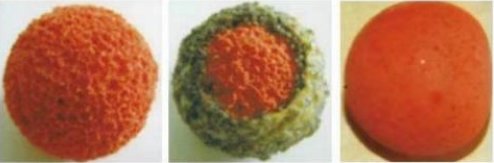

【标准剥皮胶球】
标准剥皮胶球特别适用于各种凝汽器铜管，也是各发电厂最常用的一种胶球。胶球由天然橡胶加发泡和特殊添加剂 制造而成。标准剥皮胶球可以用于各种胶球清洗设备和水质。
【光面胶球】
光面胶球表面光滑，可再剥皮磨打后制成标准剥皮胶球， 一些发电厂因管道结垢沉积比较硬才定购光面胶球， 一般用 于不锈钢管。但对铜管使用的效果不佳。
【金刚砂胶球】
金刚砂胶球分为全金刚砂胶球和半金刚砂胶球两种。金刚砂胶球适用于清除各种结垢沉积较多的管道，但对管子有伤害， 一般不长期使用，特别铜管更要慎用。要在专业人员的指导下使用。
【适用范围】
适用水温：最高至140℃ 适用管材：铜管、不锈钢管、钛管胶球特性：软、中软、中硬、硬
操作控制柜是操作胶球清洗系统工作的操作器， 一般小机组配手动操作柜，大机组配自动程序操作柜，监控系统以 PLC为核心，由差压测量系统、模拟操作盘，动力执行器件组成。具有手动、随时自动清洗、定期自动清洗等功能。
随着国内各主要电厂单机容量的提高，即便是微小的效率提高也会给电厂带来巨大的经济效益，最初胶球自动清洗系 统的发明就是为了保持凝汽圈的清洁，从而保持机组的高效率，随着各种水源的污染加剧，胶球自动清洗系统对于凝汽器 来说就更加重要，而只有长时间连续运行胶球自动清洗系统才能真正保持凝汽器的高清洁系数，因此，对系统自动化程度 的要求也不断提高。我公司的设计、选材、控制和胶球充分考虑到各种因素的影响，能够充分保证凝汽器的高效率。
